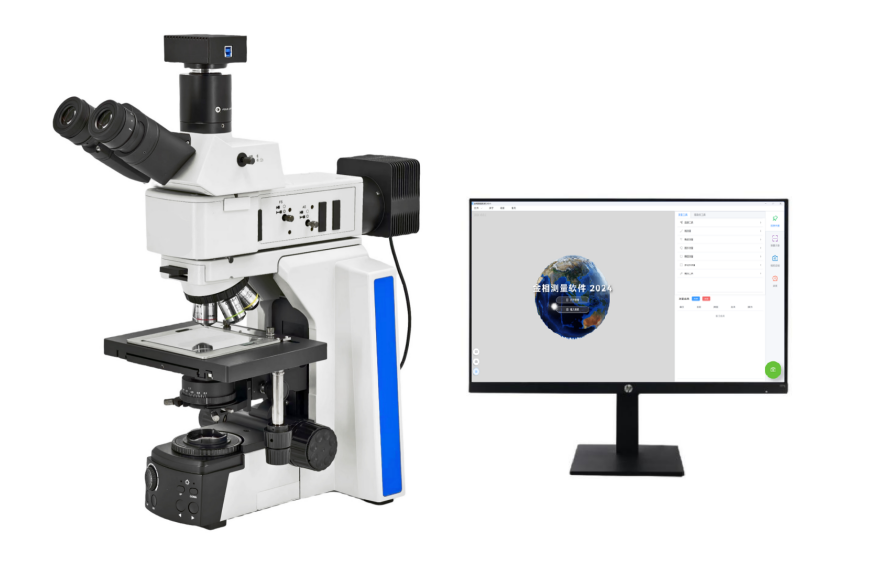

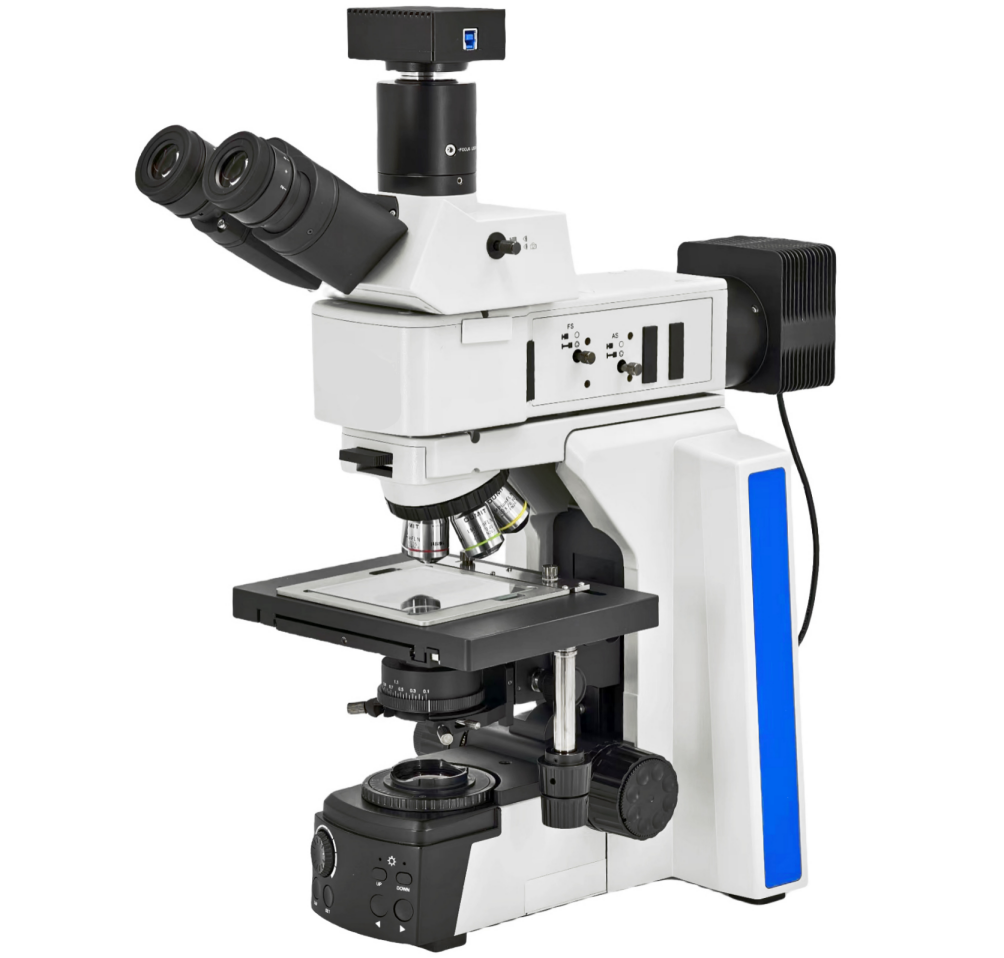

FZ51-U2正置金相显微镜以优异成像系统、舒适的操作体验，为客户提供高性价比的金相分析及工业检测解决方案。结构采用新生儿睡床最佳舒适角度的观察筒，能够缓解用户在长时间工作状态下的紧张与疲劳，保证最佳观察状态。观察筒上的刻度，方便用户自行调节最佳瞳距范围。FZ51-U2正置金相显微镜集成了稳重的显微镜主机、可以选配高清晰度摄像装置以及正版金相图像分析软件，能够为用户提供全方位、高效率的金相组织检测与分析解决方案。
该显微镜广泛应用于金属材料的金相组织分析(包括珠光体、球化率、晶粒度、石墨形态等）、教学科研金相分析、精密工程测量等多个领域，是材料科学、冶金工程、机械制造等行业不可或缺的重要工具。
功能特点

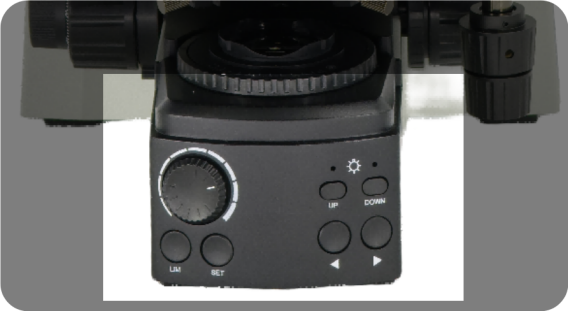

1.亮度记忆功能
亮度记忆功能，能够记忆在使用每个物镜时的照明亮度，当不同物镜相互转换时，自动对光强进行调节。

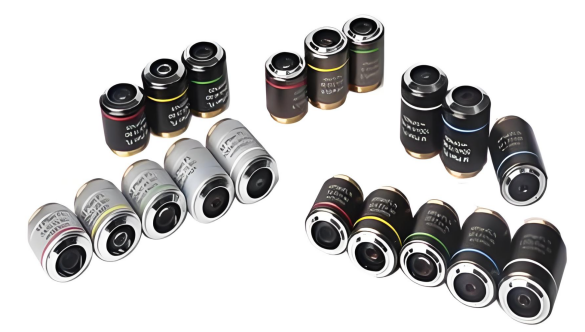

2.全系半复明场物镜
物镜采用高透过率的镜片和先进的镀膜技术，真实还原样品的自然色彩。半复消色差设计具有卓越的色差校正性能，提高观察图像的衬度、清晰度。

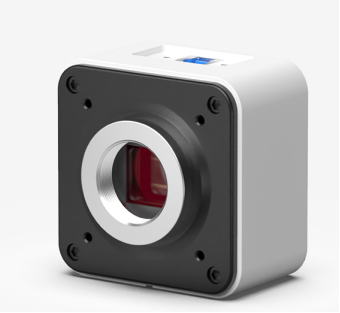

3.高清索尼芯片摄像装置
摄像装置是Sony CMOS传感器的C接口CMOS相机，适用于高质量明、暗场、偏光、弱光以及荧光光场显微成像的理想级金相显微镜相机，适用于材料科学应用。
4.图像拼接
图像测量软件中的可通过移动载物台来实现，图像手动拼接的过程，可实现不同倍率的图像拼接功能，得到一张大视野的清晰图像。

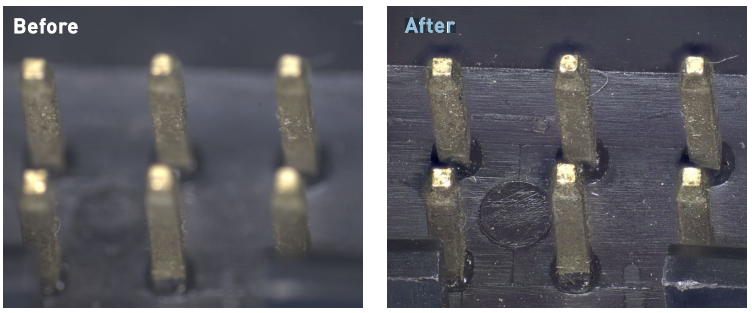

5.实时景深融合
图像测量软件中的景深合成功能，转动显微镜微调调整不同景深点的同时，相机随即完成了显微图像景深的实时拓展，全幅细节一目了然，从此告别模糊影像!
FZ51-U2正置金相显微镜技术参数表：
| 光学系统 | 无限远色差校正光学系统 |
| 观察筒 | 30°倾斜，无限远铰链三通观察筒，瞳距调节：50mm~75mm，单边视度调节：-2/+8屈光度，两档分光比R:T=100：0或50：50 |
目镜 | 高眼点大视野平场目镜SWH10X/23mm（视度可调） |
物镜 | 平场半复金相明场物镜5X/NA0.15 WD15 |
平场半复金相明场物镜10X/NA0.30 WD8. | |
平场半复金相明场物镜20X/NA0.45 WD3.0 | |
平场半全复金相明场物镜50X/NA0.75 WD3.0 | |
平场半复金相明场物镜100X/NA0.90 WD1.0（选配） | |
物镜转换器 | 高精度内定位5孔明场转换器，亮度记忆功能 |
| 粗微调焦机构 | 低手位粗微同轴调焦机构，粗调行程30mm，微调精度0.001mm。带有防止下滑的调节松紧装置和随机上限位装置。带平台位置上 下调节机构，最大样品高度40mm。 |
| 载物台 | 双层机械移动平台，低手位X、Y方向同轴调节；平台面积240X175mm，工作台面：135X125mm，移动范围：75mmX50mm可配 反射用金属载物台板. |
上照明系统 | 自适应宽电压100V-240V_AC50/60Hz，反射灯室，单颗大功率10WLED，暖色，柯拉照明，带视场光阑与孔径光阑，中心可调， |
| 其他附件 | 摄影摄像附件：0.5X C接口，可调焦； |
索尼芯片USB2.0 1200万像素摄像， 电脑版成像系统FCL-RS | |
高精度测微尺，格值0.01mm | |
电脑 | 品牌商务电脑（选配） |

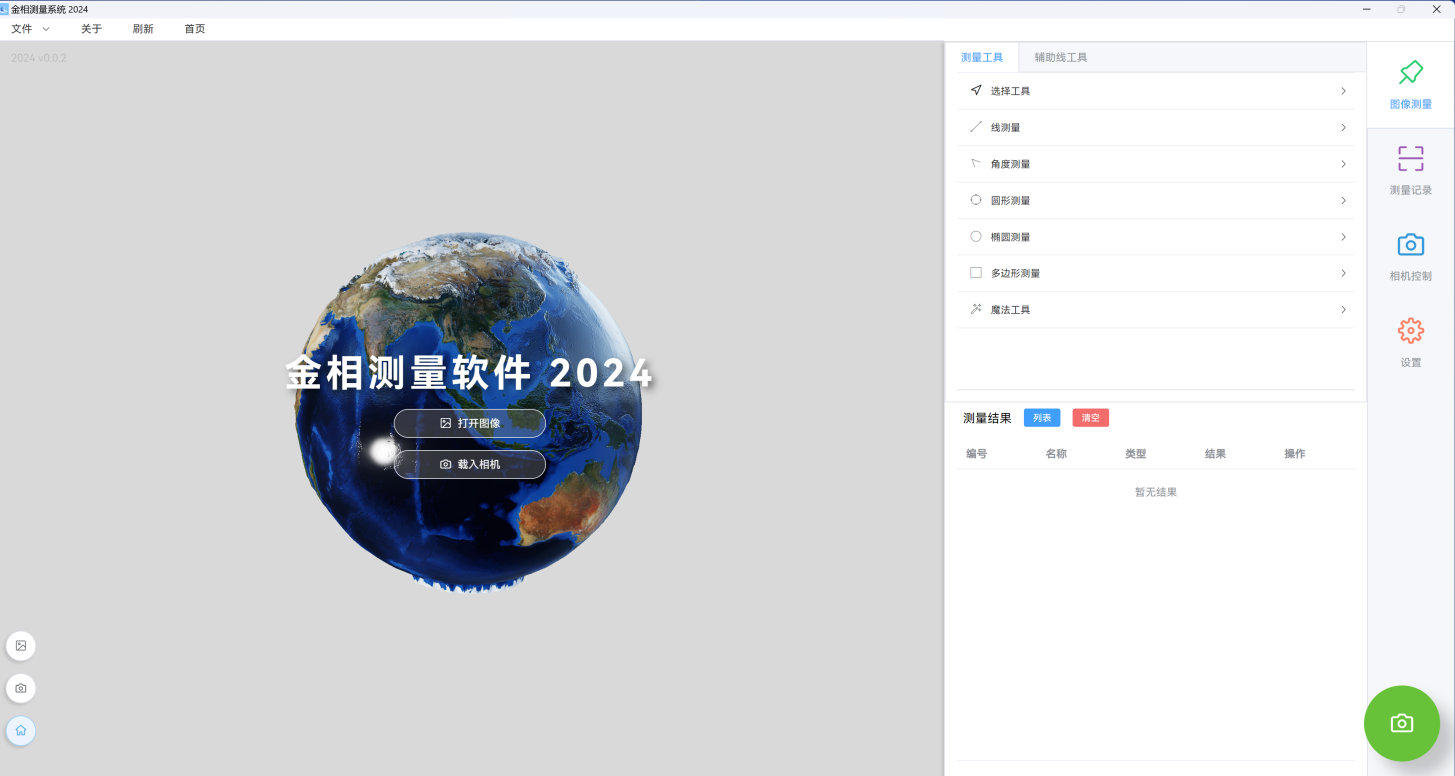

FCL-RS 金相图像测量软件
FCL-RS金相图像测量软件是我公司推出的图像测量软件的基础版本，支持多种可开发功能，除包含基本的捕捉和测量功能外，还包括图像全景自动拼接、视频EDF景深扩展、视频叠加时间比例尺、测量数据与图像的准确图层融合，可另存多种图片文件格式等。
特性：
●实时静态图像捕获，根据用户要求捕捉静态图像；
●可以JPG、BMP、PNG及TIF形式保存图像；
●快捷直观的软件标定校准方式，使用刻度线进行校准；
●提供多种图像处理方法，可对全图或是区域进行图像处理；
●先进的测量功能，包括周长、宽度、半径、圆周及角度的计算；
●实时动态拼接，实现试样全景拍摄，增大可视视野范围。
●将不同景深下捕捉的图像合并为一幅清晰的图像；
基本功能：
1. 拍摄图片：
实时静态图像捕获，可以批量图像的采集、保存，批量添加比例尺等标注文字。
2. 几何测量：
软件提供了距离、矩形、圆形、多边形、折线长度、角度、直线夹角、弧度，点到圆心测量等多种测量工具，来满足用户的基本几何测量功能，得到相关测量数据。
测量后的数据，可以实现与图片的自动融合，直观明了展示测量部位的准确性。
3. 动态拼接：
对于需要检测更大视场要求的客户，软件中提供了图像拼接功能，用户可以通过移动显微镜X-Y平台方向，来实现更大视场图像拍摄的需求，解决了显微镜视野范围不足所造成的无法拍摄图片的尴尬。
4. 动态EDF景深拍摄：
对于制样不平无法齐焦的试样，软件中提供动态EDF景深拍摄功能，通过调整显微镜Z轴微动调焦手轮，样品中清晰的细节会不断添加到动态 EDF 显示窗口中,进行动态更新,软件自动记录不同景深下的清晰图像，合并融合为一幅清晰的图像。
5. 视频叠加时间比例尺：
对于图片有比例尺展示的用户，软件中提供视频叠加功能，用户可以根据需求选择显示比例尺、放大率以及时间日期等，实现捕获后的图像与比例尺等的自动融合，减少了用户每次拍摄后自行添加比例尺的工作。
