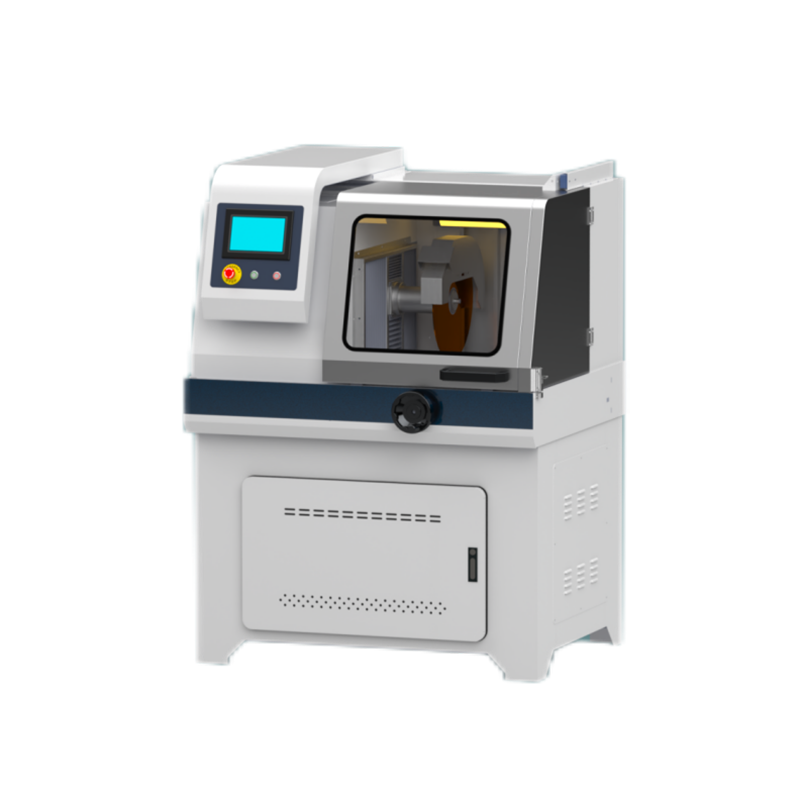

METALL-100Z型切割机是由机身、电控箱、切割室、伺服电机、冷却系统、切割砂轮片等部件组成。本切割机不但可以切割直径为100mm(管件)以内的圆形工件，还可以切割高100mm、深200mm以内的长方形试样。该机通过冷却系统对试样进行冷却，以防止试样在切割过程中过热而烧坏组织。本机还可以因切割不同的试样而对切割速度进行设定，从而提高了切割试样的质量。该机分手动切割和自动切割。大容积的切割室，更便于切割者使用，是大专院校、工厂企业金相试验必备的制样设备之一。
技术参数
产品名称 | METALL-100Z |
切割室外壳 | 钢板 |
最大切割直径 | 100mm（管材） |
进刀深度跟踪 | 液晶数显 |
平台Y向移动 | 200mm |
Z轴移动 | 80mm |
切割台尺寸 | 400*310*35 |
切割片规格 | 350*2.5*32 |
夹具 | 快速夹具 |
加持台规格 | 夹具台分左右，中央切刀口 |
切割方式 | 手动/自动 |
送给方式 | 任意调节（手，自两用） |
切割速度 | 0-1.5mm（调节步长为0.01mm） |
转速 | 500-3000r/min |
自动切割方式 | 间歇式切割（金属工件）与连续切割（非金属工件） |
进刀距离 | 根据需要设定 |
复位方式 | 自动复位 |
冷却系统 | 自动（水冷2通道） |
水箱容量 | 50L |
伺服电机功率 | 1.9KW |
机台形式 | 台式 |
电源 | 220V |
外形尺寸 | 1500*1110*1000mm |
净重 | 约240kg |
装箱单
主 机 | METALL-100Z | 台 | 1 |
水 箱 | （含水泵） | 套 | 1 |
砂 轮 片 | 350×2.5×32mm | 片 | 2 |
排 水 管 | φ32×1.5m | 根 | 1 |
进 水 管 | φ25×1.5m | 根 | 1 |
喉 箍 | 个 | 4 | |
扳 手 | 12-14mm | 把 | 1 |
扳 手 | 24-27mm | 把 | 1 |
扳 手 | 36mm | 把 | 1 |
说 明 书 | 份 | 1 | |
合 格 证 | 份 | 1 | |
装 箱 单 | 份 | 1 | |
切 割 液 | 桶 | 1 |
重要注意事项和安全信息
1、阅读并理解所有使用规则。
2、牢记电器使用常识。
3、遵守产品上标注的和随产品提供的文件内的所有警告和规则。
4、如果使用规则和安全信息发生了矛盾，服从安全信息。如果您不能解决矛盾，请向销售商或服务机构请求帮助。
5、在清洁机器外表时，请拔下电源插头，不要使用清洁液或煤油，仅使用湿布清理本机。
6、不要将设备放在不稳定的台面上，否则，设备落下，易引起严重损坏。
7、不允许将任何物品放在电源、切割机上面。
8、不要使墙上的电源插销板过载，以免导致火灾或电击。
9、为避免电击的危险，不要分解切割机。如需修理，应请合格的维修师修理。打开或拆下盖子会使您暴露在危险的电压或其它危险中，不正确性重新组装，会在以后的使用中发生电击。
10、在下列情况下，从墙上拔下插头，并请合格的维修人员维修：
电源线、插头或连接电缆损坏或磨破。
按照规则操作切割机，但该机不工作。
切割机落下或机壳出现损坏。
切割机的性能出现突然明显的变化。
11、仅允许调整使用说明书中提到的部件。
12、保存好本手册。
