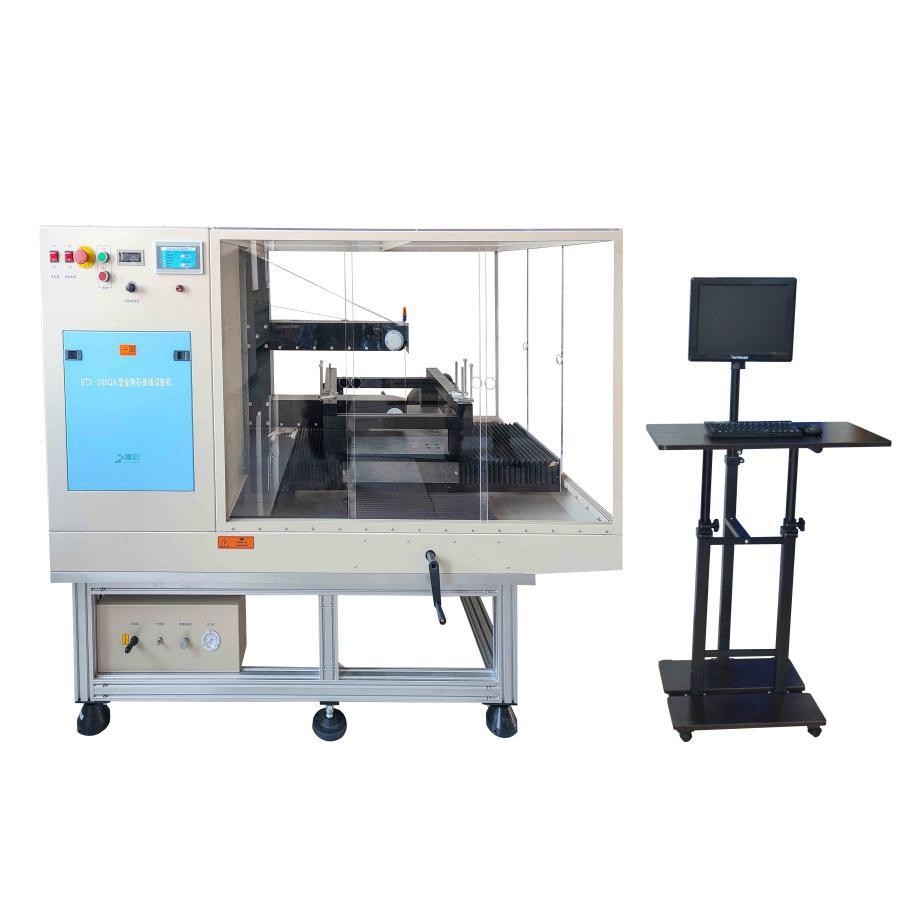

STX-200QX型金刚石曲线切割机是我公司首款采用金刚石线对非金属材料进行异形切割的高精度设备。该设备支持电脑绘图编程，自动生成切割路径，确保金刚石线精准沿轨迹运行，实现复杂形状的高效加工。STX-200QX专为解决难加工材料的异形切割难题而设计，适用于陶瓷、晶体、玻璃、金属、复合材料、岩石、热电材料、红外光学材料及生物医学材料等，尤其在拉伸性能测试试样制备方面表现卓越。STX-50QX以其高精度、高稳定性和智能化操作，为科研与精密制造提供先进的切割解决方案。
主要特点
该机采用智能绘图输入方式，可精准设定切割路径，支持多样化形状加工。除圆形、工字型外，还能切割任意二维图形，如飞机形、椭圆形、扇形及各类对称或非对称结构，满足复杂异形加工需求。适用于薄片及大厚度材料加工，切割精度高、稳定性强。
安装条件
1.环境要求：温湿度 10-85%RH（25℃无凝露），温度 0~45℃。
2.安装条件：设备周围需无强烈震动源和腐蚀性气体。
3.冷却系统：需要冷却液，建议使用切削油。
4.电源要求：单相 AC220V±10% 50Hz，国标三极两位插座（10A）。插座前端需配备 16A 空气开关，并确保良好接地线
5.气源(压缩空气）：≥0.6Mpa
6.工作台要求：无需求
7.通风装置：无特殊要求
功能用途
1.陶瓷材料：氧化铝陶瓷、氧化锌陶瓷、氧化锆陶瓷、靶材陶瓷、蜂窝陶瓷、半导体陶瓷、导电陶瓷、不导电陶瓷等；
2.晶体材料：石墨、硅晶体（太阳能多晶硅、单晶硅）、蓝宝石、氧化铝晶体、红外玻璃晶体、碳化硅晶体、碘化铯晶体等；
3.玻璃材料：硫系玻璃、光学玻璃、石英玻璃、红外玻璃、玻璃管等；
4.金属材料：铁、铝、铜、钛合金、镁合金等金属及合金、有色金属（硫化锌、铁氧体）等；
5.复合材料：PVC板、碳纤维复合材料、玻璃纤维复合材料等
6.岩石材料：天然岩石、玉石、陨石、裴翠、玛瑙等精密切割，各类高价值材料的精密切片；地质光片、地质薄片（沉积岩、岩浆岩、变质岩、矿石）等开方切片。
7.热电材料：碲化铋，碲化铅、硅锗合金等
8.红外光学材料：硒化锌、硫化锌、硅、锗等晶体
9.生物医学材料： 生物塑化标本切片（人体动物器官、颌骨软硬组织联合切片、种植体观察、牙齿冠桥，牙齿等组织学标本） ；骨科软硬组织联合切片（股骨、髋关节、椎体等鲜活组织和硬组织、带植入物的骨组织学样本等）；心脑血管支架切片，结石切片等医学组织切片；
......
注：凡硬度低于金刚石线的材料均可进行精密切割。
主要参数
| 供电接口 | 国标带保险三极插座 AC220 50Hz 10A |
| 总功率 | 600W |
| 主体构成 | 铝合金框架+钣金封闭壳体+亚克力防护罩 |
| 金刚石线长度 | ≤230m |
| 金刚石线直径 | Ø0.35~0.45mm |
| 金刚石线张紧方式 | 气动张紧系统 |
| 主轴切割旋转方式 | 往复式旋转 |
| 主轴驱动电机 | 交流变频 AC220V 370W |
| 主轴速度（线速度） | 0~15m/s可调 |
| X轴移动有效行程 | ≤400mm |
| Y轴移动有效行程 | ≤400mm |
| X/Y轴运行速度 | 有效值：0.06~6mm/min(100 步/秒） |
| X/Y轴定位精度 | 0.01mm |
| X/Y轴驱动电机 | 精密步进电机 |
| 上下导向轮内侧最大间距 | ≤200mm |
| 样品夹持载物台尺寸 | 530mm×690mm |
| 样品切割最大尺寸 | 400mm×400mm×100mm |
| 样品最大切割厚度 | 100mm |
| 控制方式 | 4.3寸触摸屏+PLC程序控制+数控编程线切割控制系统 |
| 数控编程显示+控制方式 | 15 英寸显示屏+鼠标+键盘输入 |
| 安全控制装置 | 绕线筒超行程保护、断线自停、急停开关 |
| 产品规格 | 1720mm×1200mm×1420mm |
| 净重 | ≈575Kg |
标准配件
金刚石线Ø0.35mm 230m/卷*3 金刚石线Ø0.35mm 2500m/卷*1 石蜡棒*4 油石条*1 磨砂革抛光垫（不带背胶）*1 冷却切削油*3桶 STX-2500/100QX/200QX型电动上线器*1套
可选配件：STX-100QX三维精密夹具
